Het gedrag van materialen in de praktijk meten
Berekeningen en simulaties geven waardevolle inzichten. Toch laten ze niet altijd zien hoe een component zich in de praktijk gedraagt. Daarom wordt Experimental Stress Analysis (ESA) gebruikt.
Met ESA meet u de werkelijke rek in een materiaal onder echte bedrijfsomstandigheden. De rekstrook zet mechanische vervorming om in een elektrisch signaal. Vervolgens kan de bijbehorende spanning worden bepaald. Hierdoor krijgt u een beter beeld van de prestaties van een constructie en kunt u ontwerpberekeningen valideren.
Belangrijke kenmerken zijn:
-
Hoge gevoeligheid en nauwkeurigheid
-
Self-Temperature Compensation (STC)
-
Diverse geometrieën
-
Breed temperatuurbereik
-
Verkoperde aansluitpunten en bedrade patronen
Rekmetingen met hoge nauwkeurigheid
ESA-rekstroken meten uiterst kleine vervormingen tot 0,1 μm/m. Daardoor kunnen zelfs minimale veranderingen in het gedrag van een constructie worden vastgesteld.
Daarnaast worden de rekstroken direct op het onderdeel aangebracht. Hierdoor ontstaat een realistisch beeld van de belasting tijdens gebruik. Om temperatuurinvloeden te beperken, zijn veel rekstroken voorzien van Self-Temperature Compensation (STC). Deze compensatie wordt afgestemd op het materiaal waarop wordt gemeten.
ESA-rekstroken worden gebruikt in sectoren waar nauwkeurige rek- en spanningsmetingen essentieel zijn.

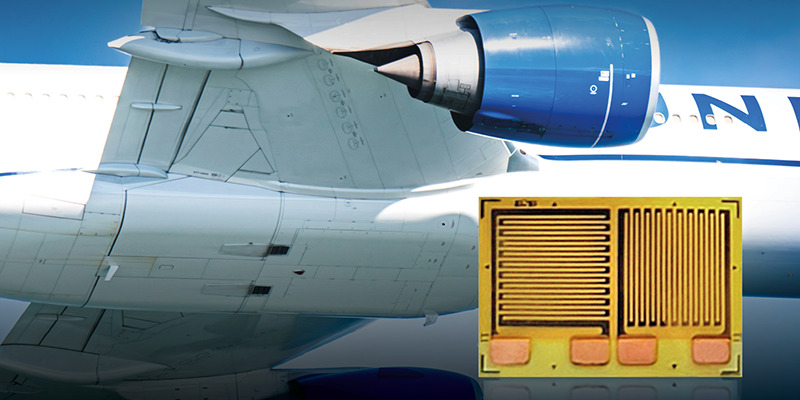

- Lucht- en ruimtevaart: Analyse van rek onder veiligheidskritische omstandigheden. Daarnaast ondersteunen de metingen ontwerpoptimalisatie en naleving van strenge normen.
- Structural Health Monitoring (SHM): Monitoring van bruggen, pijpleidingen en andere kritieke infrastructuur. Zo kunnen veiligheid, prestaties en levensduur beter worden bewaakt.
- Materiaal- en vermoeiingstesten: Evaluatie van materialen onder herhaalde belasting. Hierdoor wordt duidelijk hoe duurzaam een materiaal of constructie is.
- Beton- en civiele constructies: Validatie van rek in betonconstructies en grootschalige bouwprojecten tijdens test- en validatietrajecten.
- PCB- en PCBA-tests: Monitoring van rek in elektronische assemblages. Dit helpt de betrouwbaarheid en levensduur van printplaten te verbeteren.
Betrouwbare meetresultaten
Nauwkeurige resultaten beginnen met een goede meetopstelling. Daarom kunnen verschillende configuraties worden toegepast, zoals:
-
Quarter bridge
-
Half bridge
-
Full bridge
Daarnaast zijn rekstroken verkrijgbaar in verschillende geometrieën. Hierdoor kan rek in specifieke richtingen worden gemeten.
Zemic ESA-rekstroken functioneren in een breed temperatuurbereik, van cryogene omstandigheden tot temperaturen boven 200 °C. Een correcte installatie, verlijming en validatie van de meetopstelling blijven echter essentieel voor betrouwbare resultaten.
Voor iedere productiebatch levert Zemic uitgebreide technische informatie. Dit omvat onder andere:
-
Rekfactor per grid
-
Gevoeligheidscoëfficiënt (Kt)
-
Temperatuurafhankelijkheid van de rekfactor
-
Thermische uitgangscurve
Met deze gegevens kunnen temperatuurinvloeden worden gecompenseerd en meetfouten worden beperkt. Daardoor neemt de nauwkeurigheid van de analyse verder toe.
Zemic biedt een breed assortiment ESA-rekstroken voor zowel standaardmetingen als gespecialiseerde testopstellingen.
Dankzij consistente kwaliteit, uitgebreide batchgegevens en diverse geometrieën zijn deze rekstroken geschikt voor testen, ontwerpvalidatie en structurele monitoring.
Wilt u weten welke ESA-rekstrook het beste past bij uw toepassing?
Bekijk hier het volledige assortiment of neem contact met ons op.
Lees hier de hele Case Study.
